螺旋洗石机

螺旋洗石机

作者:河南丰源机械厂  更新时间:2014-06-21 15:46:28  浏览:  来源:www.hnfyxkj.com 字号:
导读:   螺旋洗石机 广泛适用于公路,水电,建筑等行业的洗选、分级、除杂,以及细粒度和粗粒度物料的洗选等,对建筑和筑路用砂石尤为相宜,可清洗分离砂石中的土壤和杂物,其新奇的密封结构、可调溢流堰板、可靠的传动装置,确保清洗脱水的效果。 螺旋洗石机 结构:  螺旋洗石机由槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上,螺旋叶片装好后用螺栓压紧,使叶片不下垂不变形。   1. 螺旋洗石机运到后,使用单位应立即检查各零部件是否齐全,有无损坏。确定机器完整无损后,方可进行安装。

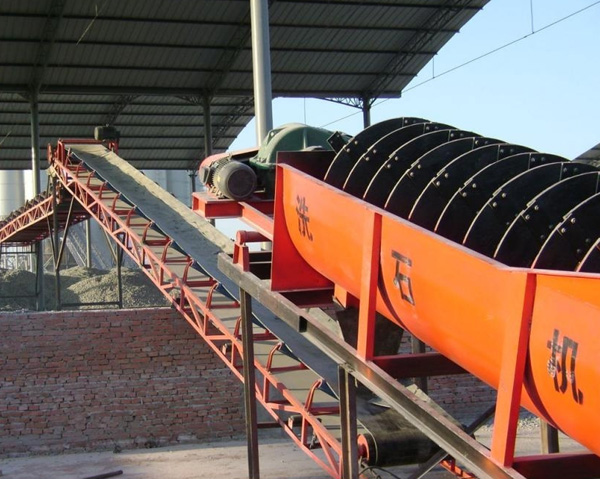

螺旋洗石机

 螺旋洗石机广泛适用于公路,水电,建筑等行业的洗选、分级、除杂,以及细粒度和粗粒度物料的洗选等,对建筑和筑路用砂石尤为相宜,可清洗分离砂石中的土壤和杂物,其新奇的密封结构、可调溢流堰板、可靠的传动装置,确保清洗脱水的效果。

螺旋洗石机结构:

 螺旋洗石机由槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上,螺旋叶片装好后用螺栓压紧,使叶片不下垂不变形。

  1. 螺旋洗石机运到后,使用单位应立即检查各零部件是否齐全,有无损坏。确定机器完整无损后,方可进行安装。

  2. 使用单位应按照现场具体情况,设计洗石机基础施工图,将洗石机稳固的安装在结实的混凝土基础上。

  3. 安装时必须将机器按安装图的要求保证倾斜角度安装。

  4. 电动机安装在导轨上,以便调整皮带的松紧度,皮带轮与电机皮带轮在安装时应保证平行。

  5. 按上述要求调整好后,将转子盘转动几转,以检查有无卡住、碰撞现象。

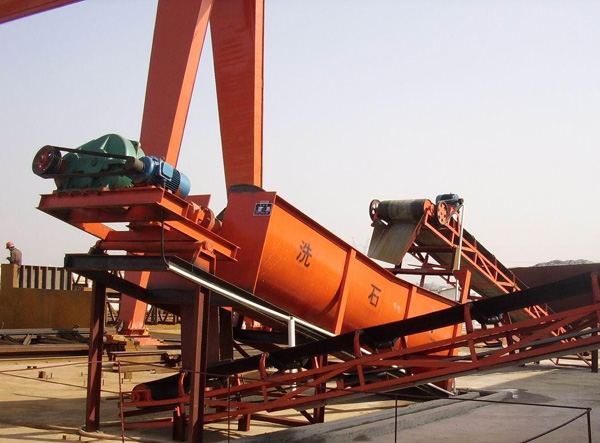

螺旋洗石机



螺旋洗石机工作原理:

 机器转子采用中心结构,螺旋叶片安装在中心轴上,由减速器连接到中心轴上进行工作。借助固体颗粒的比重不同,因而在液体中沉降的速度不同的原理,进行机械分级的一种设备。

螺旋洗石机技术参数:

规格型号
XS0540
XS0745
XS1050
XS1254
XS1272
XS1554
XS1572
XS2054
XS2072
螺旋直径
mm
500
750
1000
1200
1200
1500
1500
2000
2000
长度
mm
4000
4500
5000
5400
7200
5400
7200
5400
7200
螺旋转速
r/min
18
18
18
16
16
16
16
16
16
产量
t/h
3-10
5-20
10-30
30-50
30-50
50-80
50-80
60-100
60-100
配套电动机
kw
5.5
7.5
11
15
22
22
30
30
37
外型尺寸
长(m
6.2
6.2
7.3
7.3
9.1
7.3
9.1
7.3
9.1
宽(m
0.67
0.8
1.25
1.44
1.44
1.82
1.82
2.25
2.25
高(m
1.3
1.5
2.2
2.4
2.4
2.8
2.8
3.5
3.5
